Если меняешь или в первый раз устанавливаешь гидролинию Shimano и не уверен, какой штуцер и оливку использовать, то таблица в статье поможет определиться.

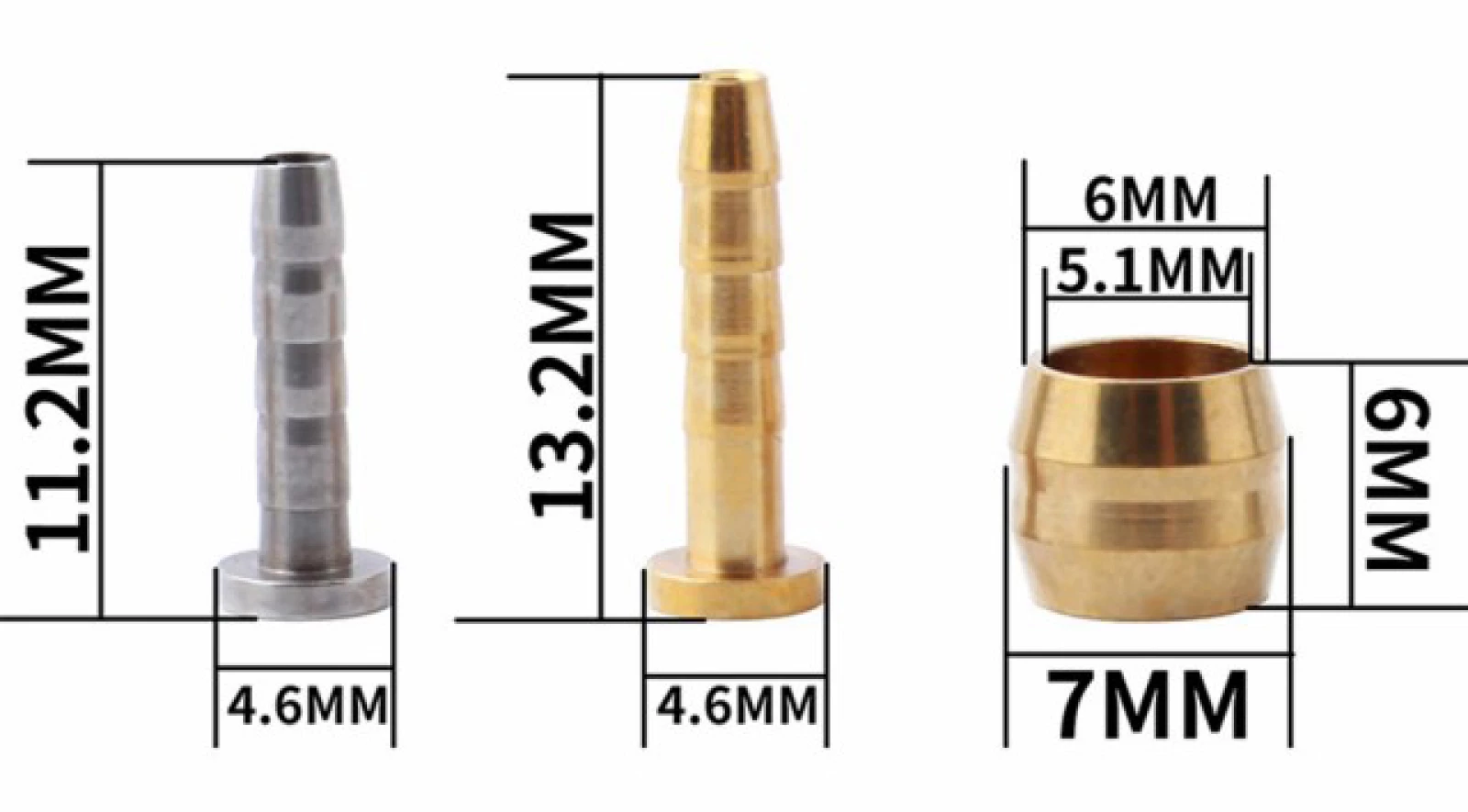

Чем отличается штуцер BH59 от BH90?
| BH90 | BH59 | |
| Цвет | серебряный | бронзовый |
| Длина | 11,2 мм | 13,2 мм |

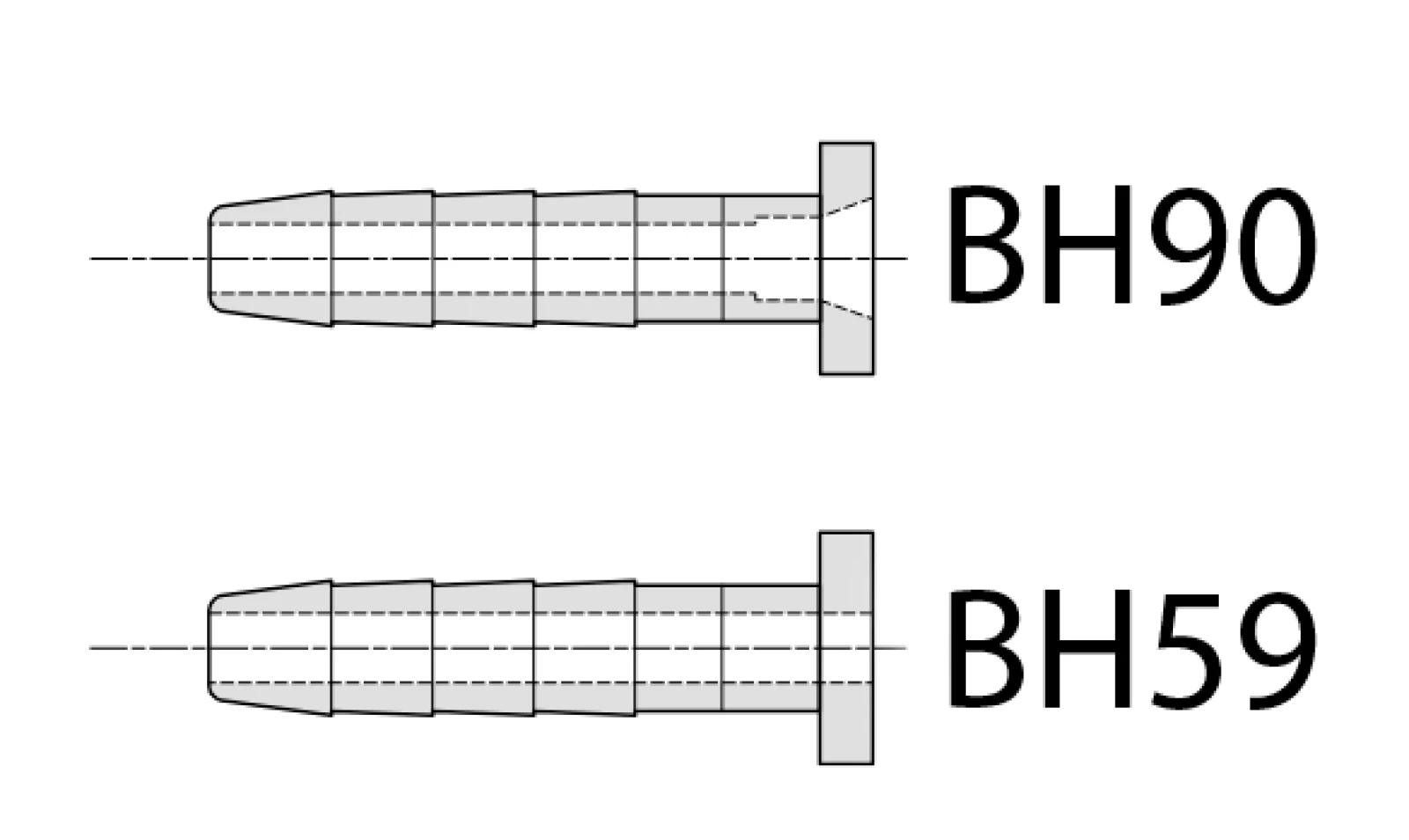

| Внутренние особенности | отверстие с одной стороны слегка расширяется | отверстие цилиндрическое по всей длине |
Чем отличается гидролиния SM-BH59 и SM-BH90
У Shimano кроме двух типов штуцеров и есть два типа гидролиний: SM-BH59 и SM-BH90. SM-BH59 менее жёсткая на изгиб по сравнению с SM-BH90. Собирать тормозную систему можно на обеих.
Таблица соответствия штуцера, манетки и калипера Shimano
В таблица модели гидравлических тормозов Shimano, отсортированные по комбинации шифтер (рычаг)/калипер и штуцер BH59 или BH90.
| Манетка/рычаг | Калипер | BH59 | BH90 |
| BL-M9000 | BR-M9000 | ✔ | |
| BL-M9020 | BR-M9020 | ✔ | |
| BL-M820 | BR-M820 | ✔ | |
| BL-M8000 | BR-M8000 | ✔ | |
| BL-M8000 | BR-M8020 | ✔ | |
| BL-T8000 | BR-M8000 | ✔ | |
| BL-M7000 | BR-M7000 | ✔ | |
| BL-M615 | BR-M615 | ✔ | |
| BL-M615 | BR-T675 | ✔ | |
| BL-M640 | BR-M640 | ✔ | |
| BL-M6000 | BR-M6000 | ✔ | |
| BL-T6000 | BR-M6000 | ✔ | |
| BL-T6000 | BR-RS405 | ✔ | |
| ST-M4050 | BR-M4050 | ✔ | |
| ST-M3050 | BR-M3050 | ✔ | |
| BL-MT500 | BR-MT500 | ✔ | |
| BL-T445 | BR-M446 | ✔ | |
| BL-M425 BL-M396 | BR-M395 | ✔ | |
| BL-M365 | BR-M365 | ✔ | |
| BL-M785 | BR-M785 | ✔ | |
| BL-M315 | BR-M315 | ✔ | |
| ST-EF505 | BR-M315 | ✔ | |
| BL-S700 | BR-S700 | ✔ | |
| ST-R9120 ST-R9170 | BR-R9170 | ✔ | |
| ST-R9180 | BR-R9170 | ✔ | |
| ST-R8020 ST-R8070 | BR-R8070 | ✔ | |
| ST-R785 | BR-RS805 | ✔ | |
| ST-R785 | BR-RS785 | ✔ | |
| ST-R785 | BR-R785 | ✔ | |
| ST-RS685 | BR-RS805 | ✔ | |
| ST-RS685 | BR-RS785 | ✔ | |
| ST-RS685 | BR-R785 | ✔ | |
| ST-RS505 | BR-RS785 | ✔ | |
| ST-RS505 | BR-RS505 | ✔ | |
| ST-RS405 | BR-RS785 | ✔ | |
| ST-RS405 | BR-RS505 | ✔ | |
| ST-RS405 | BR-RS405 | ✔ | |
| BL-U5000 BL-U5010 ST-U5060 ST-U5080 | BR-U5000 | ✔ | |
| ST-R7020 | BR-R7070 | ✔ | |
| ST-R7025 | BR-R7070 | ✔ | |
| BR-M665 | BR-M665 | ✔ | |
| BL-MT501 | BR-MT520 | ✔ | |
| BR-M585 | ✔ | ||
| BR-M7100 | ✔ | ||
| ST-R9120 | ✔ | ||
| ST-R9180 | BR-R9170 | ✔ | |
| ST-R9170 | ✔ | ||
| ST-R8020 | BR-R8070 | ✔ | |
| ST-R8070 | ✔ | ||
| ST-RS685 | ✔ | ||
| BR-R7070 | ✔ | ||
| ST-RX400 | BR-RX400 | ✔ | |
| BR-MT200 | BL-MT200 | ✔ | |
| BR-MT200 | BL-MT201 | ✔ | |
| BR-M505 | BL-M505 | ✔ | |
| BR-M355 | BL-M355 | ✔ | |
| ST-RX815-R | BR-RX810-F | ✔ | |
| BL-M6100 | BR-M6100 | ✔ | |
| BL-M6100 | BR-M6120 | ✔ | |
| BL-M675-B | BR-M675 | ✔ | |
| ST-4720-L | BR-4770-R | ✔ | |
| ST-4725 | BR-4770-F | ✔ | |
| BL-M775 | BR-M775 | ✔ | |
| BL-M7100 | BR-M7120 | ✔ | |
| BL-MT401 | BR-MT420 | ✔ | |
| BL-M4100 | BR-MT410 | ✔ | |
| BL-M6100 | BR-M6100 | ✔ | |
| BL-M975 | BR-M975 | ✔ | |
| BL-M8100 | BR-M8120 | ✔ | |
| BL-M596 | BR-M596 | ✔ | |
| BL-M775 | BR-M775 | ✔ | |
| ST-R7170 | BR-R7170 | ✔ | |
| ST-R9270 | BR-R9270 | ✔ | |
| ST-R9170 | BR-R9170 | ✔ | |
| ST-R9180 | BR-R9170 | ✔ | |
| ST-R9120 | BR-R9170 | ✔ | |
| ST-R8170 | BR-R8170 | ✔ | |
| BL-M535 | BR-M535 | ✔ | |
| BL-MT200 | BR-UR300 | ✔ | |
| BL-MT201 | BR-UR300 | ✔ | |
| ST-RX810-R-LE | BR-RX820-LE | ✔ | |
| ST-R7120 | BR-R7170 | ✔ | |
| BL-M445 | BR-R7170 | ✔ | |
| BL-M506 | BR-M506 | ✔ |
Что делать, если в таблице нет нужной нужно модели калипера и манетки
Если в таблице нет нужной модели рычага, то ввести в Яндекс или Google запрос на подобие «BR-R7170 installation manual». Очень вероятно, что в первых вариантах поисковой выдачи будет инструкция по монтажу нужной модели.
В инструкции будет схема тормозной системы, находим номер штуцера и оливки.

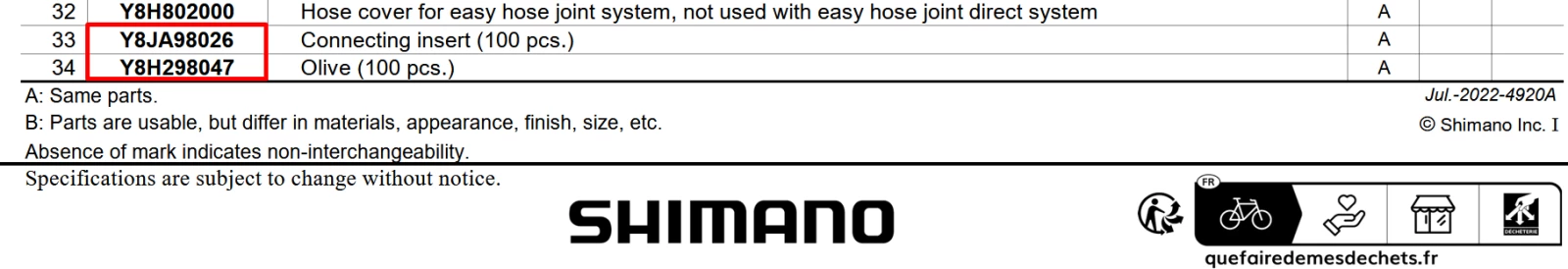

Под схемой таблица с кодами Shimano.
Код копируем в поисковик и узнаём подходящую модуль штуцера и оливки.
